RUVAC WA/WAU 251-2001系列罗茨真空泵， 配空冷法兰安装电机
罗茨真空泵是一款技术成熟的真空获得 设备，广泛应用于各类真空应用。与前 级泵配合组成罗茨机组，具有下列优 点：
1 4 -3 10 -2 10 -1 10 100 101 102 100 500 cfm 750 Torr 4 欧瑞康莱宝真空公司全系列产品样本 欧瑞康莱宝真空 应用 罗茨真空泵是一款技术成熟的真空获得 设备，广泛应用于各类真空应用。与前 级泵配合组成罗茨机组，具有下列优 点： 降低极限压强 按一般经验，配置罗茨真空泵后系统极 限压强降低至原来的1/10。两级罗茨和 相应前级泵组合其极限压强可达到 10-5mbar(0.75 x 10-5Torr)量级，某些情 况下无需再另配高真空泵(涡轮分子 泵，或扩散泵)。
增大抽速 由于转子是非接触转动，罗茨真空泵可 高速运转，几何尺寸小的泵也能达到非 常高的抽速，在中低真空范围单泵超过 1500m3 /h (589 cfm)的抽速，只有罗茨 真空泵才能达到。 选择合适的前级泵和罗茨泵组合，即便 是小抽速的前级泵也可实现抽除大量气 体。与相同抽速的单一前级泵相比，能 耗大大降低。

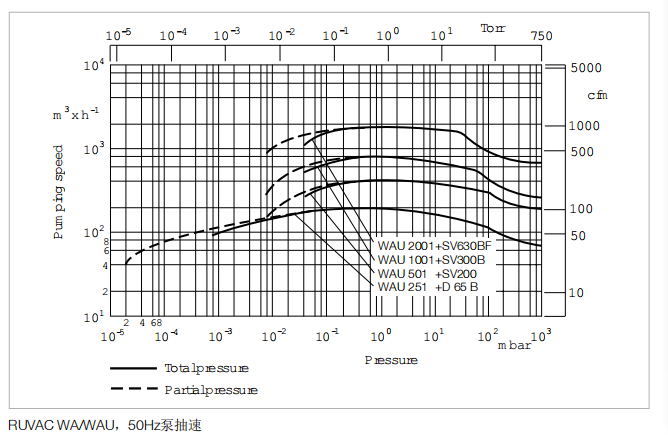

在真空技术领域内罗茨真空泵的应用还 得到进一步的专业化发展： - 集成旁通管(压力均衡管线)的设计， 实现了在高压强段对罗茨泵抽速的利 用，这样可以缩短抽空时间，特别适 用于周期性的工艺(见“有/无旁通 的抽速曲线对比图)
高纯气体或危险气体对系统的气密 性要求严格。配置罐装电机的WS罗 茨泵系列或全密封电机的WH罗茨泵 系列都是完全密封的结构，系统没 有动密封，避免了漏气和漏油的问题， 无故障运行时间超过20,000小时。
转子精确的动平衡，结合强制润滑 的轴承和齿轮，允许罗茨泵高转速 运行，可以通过配置变频器改变转 速。在工艺过程中提高转速实现高 抽速，在工艺停止或工艺间隔期可 降低转速，这种操作可降低能耗和 延长罗茨泵的使用寿命，而可靠性 不受影响。
垂直气流转为水平气流的操作可在 泵的安装地轻松执行，非常适合系 统操作条件的不同要求。
罗茨泵还有个特点即罗茨泵的泵腔内无 油，该特点为罗茨泵带来了如下优势： - 抽送介质不受润滑油或密封剂污 染；不需复杂辅助配件(排气过滤 器、分离器等)； - 齿轮箱内润滑油不受被抽介质影 响，不会因此缩短使用寿命； - 防止前级泵向所连真空室的油气返流 罗茨真空泵的上述特点使其非常适合粗 真空和中真空范围的各种应用。
半导体工业(RUVAC WH 和WS) 罗茨泵广泛应用于半导体技术领域内， 以刻蚀工艺为例（与前级干泵配合使 用）： 系统抽速在200至500m3/h(118-295 cfm)之间，保证涡轮分子泵达到切入压 强10-1mbar(0.75 x 10-1Torr)。
由于工艺需要抽腐蚀性气体和大量工艺 颗粒，需用全密封类型的产品。齿轮箱 内使用抗腐蚀性能强、使用周期长、可 靠性高的LVO 400润滑油，因此泵的运 行成本很低。 洁净间内使用时，罗茨真空泵配水冷电 机，不用电机风扇。 这种形式的电机可将散入环境中的热量 减至最低。
工作原理 罗茨真空泵的泵壳内有两个对称布置的 叶轮以相反方向旋转。 “8”字转子用齿轮同步，确保叶轮相互 逆向旋转，旋转时叶轮相互间隔很近， 离机壳也很近，但又实际上相互不接触。 在转子I位和II位(见“罗茨泵运行原理 图”)，吸入容量增加。转子继续转到III 位时，一部分容量与进气口的相通被切 断。 至IV位时，该容量空间与排气口相通， 处于前级真空压强下的气体(比吸入压 强高)流入。此流入气体对进气口抽过 来的气体产生压缩，随着转子继续转 动，压缩气体通过排气法兰排出。 每个转子转完一满圈，上述动作重复两 次。 由于转子与泵壳不接触，罗茨真空泵的 转速可以达到很高的速度。相对较小的 泵也能达到很高的抽速。
联系电话：
021-58997868
产品详细信息：
- RVUAC WA/WAU系列泵标准设计为 垂直流，按订货要求可供水平流产 品； - 标准用油为矿物油LVO 100； - 进气法兰口配置了密封圈和丝网防 污物阱； - 所需数量的润滑油单独装瓶并随泵 发货。

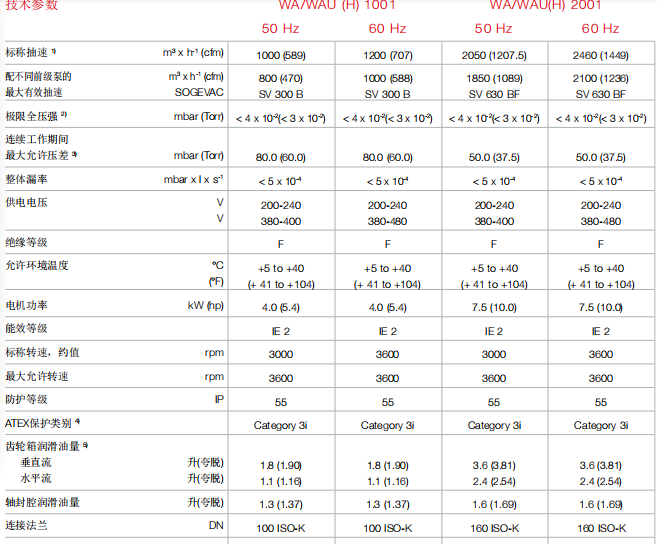

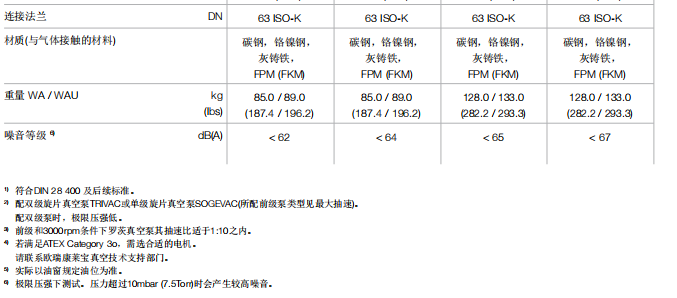

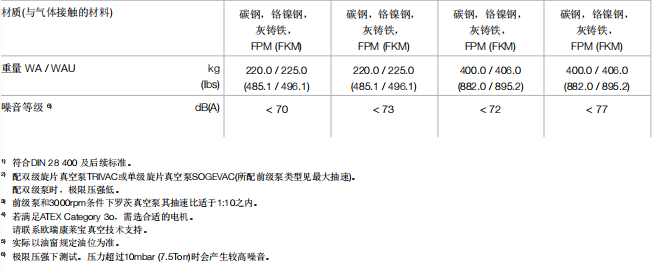

产品参数
